İsviçre Alpleri'nde NH/Armaflex ve Armaflex Protect Tercih Edildi

İsviçre Alpleri'nde NH/Armaflex ve Armaflex Protect Tercih Edildi

16 Kasım 2017 Perşembe / 16:44 | PROJE

İsviçre, yeraltı fosil yakıt kaynaklarına sahip olmadığı için enerji ihtiyacını hidroelektrik kaynaklardan sağlamak durumunda. Bu nedenle İsviçre'de üretilen enerjinin yarısı hidroelektrik enerji santralleri vasıtasıyla elde ediliyor. Yaklaşık 100 kadar İsviçre su rezervuarı bu şekilde kullanılmakla beraber bunlardan sadece 15'inde pompa sistemi mevcut.

Linthal 2015, İsviç re’de ki en güçlü pompajlı hid roelektrik santral

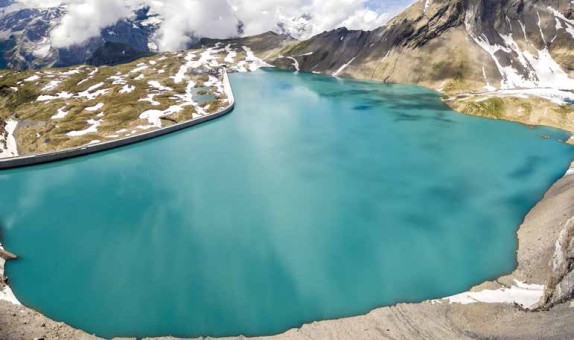

Halihazırda İsviçre’nin hidroelektrik sektöründeki en önemli yatırımı Linthal 2015. Projenin yüzde 85’i İsviçreli enerji grubu Axpo’nun, geri kalan yüzde 15 ise Glarus Kantonu’nun. Proje 2,1 milyon İsviçre Frankı’na mal oluyor. Bu proje kapsamında bir yeraltı pompa-depo istasyonu ile Limmern Gölü’nden 630 metre yüksekte bulunan Mutt Gölü’ne su pompalanacak ve elektrik üretiminde kullanılacak. Yeni tesisin pompa ve türbin kapasitesi 1000 MW olacak ve böylece İsviçre’deki en güçlü pompajlı hidroelektrik santral durumuna gelecek.

Yangın durumunda ekstra güvenlik ve tahliye kolaylığı

Bu yeraltı tesisinde soğutma tesisatları (10/17°C) ve soğuk hatlarda (-1/+4°C), halojen içermediği için yangın esnasında ortama yaydığı duman da korozif ve toksik etki yaratmayan NH/Armaflex tercih edilmiş. Böylece tesiste herhangi bir yangın durumunda ekstra güvenlik ve tahliye kolaylığı öngörülmüş.

Zira biliniyor ki özellikle bu tip kapalı hacimlerde yangın sonucu ölümlerin büyük bir kısmı, oluşan dumanın toksik içeriği sebebiyle duman zehirlenmeleri ile meydana geliyor. Ayrıca ortaya çıkan korozif duman, ekipmanda büyük hasarlara sebep olabiliyor. NH/Armaflex, halojen içermeyen özel formülü ve ayrıca iyi bir enerji sarfiyatı ile yoğuşma kontrolü de sağlaması nedeniyle projede tercih edilmiş.

Kapalı hücreli NH/Armaflex aynı zamanda entegre buhar bariyeri sayesinde harici bir buhar bariyer katmanına ihtiyaç duymuyor. Harici buhar bariyer katmanı kullanan ürünlerde yaşanabilen buhar bariyerinin zarar görmesi ile ısıl iletkenlik değerinin kötüleşmesi ve bütünlüğün kaybolması gibi sıkıntıları yaşamıyor; bir başka deyişle uzun servis ömrü boyunca etkin bir koruma sunarak, maliyet kontrolü oluşturuyor. Elastik yapısı ile en zor noktalarda dahi çalışma kolaylığı sunarak işçilik hızının artmasını sağlıyor.

Projenin tüm soğutma ve ısıtma ekipmanlarının dizayn ve kurulumunda Zürih merkezli ENGIE servisi şirketi sorumlu. Ekipmanın yalıtımı ise ülkenin 5. büyük şehri olan Dietikon merkezli Suter Yalıtım şirketince yapılıyor. 600 mm’ye kadar çaplara sahip olan borular, devirdaim pompaları, ısı eşanjörleri, valfler, vibrasyon sönümleyiciler ve tüm bileşenleri, 13 mm ile 32 mm arasında değişen kalınlıklarda NH/Armaflex boru ve levhaları ile yalıtılmış.

Duvar ve tavan geçişlerinin yangına karşı düzgün bir şekilde yalıtılması gerekiyor. ENGIE şirketi bu amaç için Armaflex Protect’i seçmiş. Kapalı gözenekli elastomerik kauçuk teknolojisini, intümesan özellikli yapı ile birleştiren Armaflex Protect hat yalıtımında kullanılan elastomerik malzeme (ki bu projede NH/Armaflex) ile tam bir bütünlük ve uyum sağlarken, bir taraftan da güçlü su buhar difüzyon direnci ve ısı yalıtım özelliği sunuyor. Yangın durumundaysa gösterdiği intümesan davranış sayesinde penetrasyonlarda EN 13501-2 uyarınca EI120’ye kadar yangın dayanımı sağlayabiliyor ve bu manada eşsiz bir kullanım olanağı ortaya koyuyor.

Projede 22 mm ve 89 mm arasındaki boruların yalıtımı için Suter Yalıtım’ın ustaları 25 mm kalınlığında Armaflex Protect boru tercih etmişler. 89 mm’den büyük boruların yalıtımı için ise 2 kat 13 mm kalınlıkta Armaflex Protect levha kullanılmış.

Karl Podhradsky Proje Müdürü, ENGIE Servisleri Şirketi, Zürih

ENGIE Servisleri Şirketi Proje Müdürü Karl Podhradsky yaptığı açıklamada, “Linth-Limmern güç santrali 1 Gigawatt’lık bir enerji üretim kapasitesine sahip. ENGIE şirketi olarak tüm soğutma ve ısıtma ekipmanının tasarım ve kurulumu bizlere ait. Armacell’in halojensiz ürünü NH/Armaflex soğuk hatlardaki tercihimiz oldu. Bu sayede olası bir yangın durumunda agresif-korozif madde oluşumunun önüne geçerek, ekipmanımıza ekstra bir koruma sağladık. Tüm geçişler Armaflex Protect ile yalıtıldı, zira tüm duvar ve tavanlar yangın kompartmanları durumunda ve tüm bu geçişler yangın düzenlemeleri uyarınca yalıtılmalıydı” ifadelerini kullanıyor.

DIrk LuumItsch Uygulama Süpervizörü, Suter Yalıtım

Suter Yalıtım’ın Uygulama Süpervizörü Dirk Luumitsch ise konuyla ilgili şu yorumlarda bulunuyor: “Suter Yalıtım yüksek kalite standardı sayesinde Avrupa’nın önemli prestij projeleri içinde yer alıyor. Bizim için bu durumda piyasadaki en iyi malzemelerle çalışmaktan daha doğal birşey olamaz; ki bu yüzden NH/Armaflex ve Armaflex yapıştırıcılarını tercih ettik. Armaflex gamının avantajı çok açık. Düzgün çalışıyorsanız uygulaması kolay ve iyi gözüküyor. Bence mevcut malzemeler içerisinde en iyilerinden bir tanesi. Tedarikçimiz Regisol bizi bu özel projede gerçekten çok iyi destekledi ve malzemeleri şantiyeye hep zamanında ulaştırabildi. Şahsen bu projede yaptığım iş beni çok tatmin etti”.
